Nitkellmu dwar il-potenzjal tal-irkupru tal-bojler tal-gass naturali tas-sħana mormija

Bl-iżvilupp tal-industrija u l-applikazzjoni tal-fwar, il-kaldaruni jidhru fi kważi kull industrija. Fl-istess ħin, minħabba r-rekwiżiti tal-protezzjoni ambjentali tal-pajjiż, il-bojlers li jaħdmu bil-faħam gradwalment irtiraw mill-istadju tal-istorja tal-bojlers, u l-bojlers tal-gass naturali saru l-aktar tagħmir użat għall-ġenerazzjoni tal-fwar. Għall-bojlers li jaħdmu bil-gass, għalkemm id-disinn tiegħu jitqabbel ma' bojlers tradizzjonali li jaħdmu bil-faħam, diġà għandu effiċjenza termali relattivament għolja. Xorta nistgħu nużaw miżuri oħra biex inweħħu aktar l-effiċjenza termali tagħha. L-awtur se jitkellem fil-qosor dwar l-irkupru tas-sħana mormija tal-gass taċ-ċumnija minn bojlers tal-gass naturali.

Is-sħana rilaxxata wara l-kombustjoni tal-gass naturali tintuża għall-evaporazzjoni tal-bojler. Minħabba d-disinn tal-bojler innifsu, is-sħana fil-gass mit-tinja ma tistax tintuża għal kollox, u l-gass mit-tinda li fih sħana ta' valur għoli jintrema direttament fl-atmosfera, u jikkawża ħafna skart.

Skond il-mod ta 'sħana eżotermika fid-duħħan ta' l-exhaust, nistgħu naqsmuha f'żewġ kategoriji: sħana sensibbli fiżika u sħana moħbija tal-vaporizzazzjoni.

Sħana fiżika sensibbli:

Dan jinkiseb billi titnaqqas it-temperatura tal-gass mit-tinda, u t-temperatura tal-gass mit-tinda tal-bojler tinżel bi 15-20°C, li tista' żżid l-effiċjenza termali b'1 %;

Sħana moħbija tal-vaporizzazzjoni:

Dan jiġi realizzat mill-bidla fil-fażi tal-fwar tal-ilma fil-gass mit-tinda li jikkondensa fl-ilma, u s-sħana moħbija tal-gass mit-tinda tiġi rkuprata, u ammont kbir ta' sħana jista' jiġi rriċiklat.

Jekk nistgħu nirkupraw is-sħana fiżika sensibbli u s-sħana moħbija tal-vaporizzazzjoni fil-gass mit-tinda, dan iġib iffrankar enormi tal-enerġija u jnaqqas l-ispejjeż tal-fjuwil.

Ejjew nifhmu l-analiżi potenzjali sempliċi kif ġej:

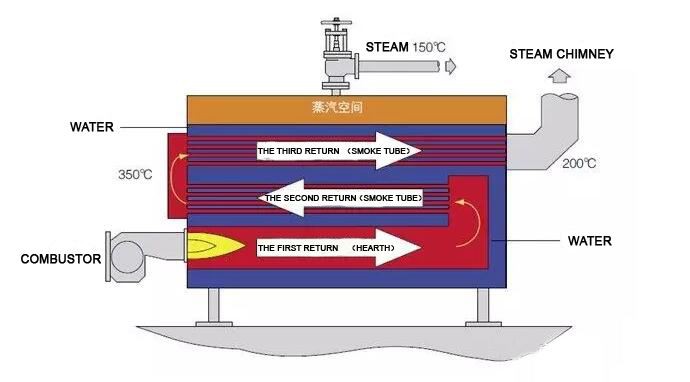

一、 Bojler tal-gass naturali orizontal

(1) Kapaċità ta' evaporazzjoni=4000t/h, pressjoni operattiva=10barg, temperatura kiesħa ta' l-ilma=10°C

(2) It-temperatura oriġinali tal-gass tal-egżost=240°C, it-temperatura tal-gass tal-egżost wara l-installazzjoni tal-ekonomizzatur=60°C

(3) L-effiċjenza termali tal-bojler oriġinali = 88%, u l-effiċjenza termali wara l-installazzjoni tal-ekonomizzatur = 97%

(4) Valur kalorifiku baxx tal-gass naturali=36360Kg/Nm3, prezz ta' unità ta' gass naturali=3.8RMB/Nm3

(5) Sena sigħat tax-xogħol = 2000h (5 ijiem fil-ġimgħa, 8h kuljum)

二、-ispiża eliġibbli

(1) Konsum ta' gass naturali = 4000x (2781.7-10x4.187)/36360/0.88=342.5Nm3/h

(2) Spiża tal-gass naturali=342.5x3.8=1300RMB/h

Spiża kurrenti

(1) Konsum ta' gass naturali = 4000x (2781.7-10x4.187)/36360/0.97=310.7Nm3/h

(2) Spiża tal-gass naturali=310.7x3.8=1181RMB/h

Spiża annwali ta' rkupru

Spiża annwali ta' rkupru = (1300-1181) x 2000 = 240,000RMB

Mill-eżempju sempliċi ta' hawn fuq, nistgħu nsibu li permezz ta' riċiklaġġ sempliċi tal-gass mit-tinda, l-ispiża tal-fjuwil tista' tiġi ffrankata. Fil-kamra tal-bojler, il-mod sempliċi huwa li s-sħana tintuża direttament biex issaħħan l-ilma tal-għalf tal-bojler, sabiex jitnaqqas il-konsum tal-gass naturali.

Din li ġejja hija referenza għal xi każijiet ta' suċċess:

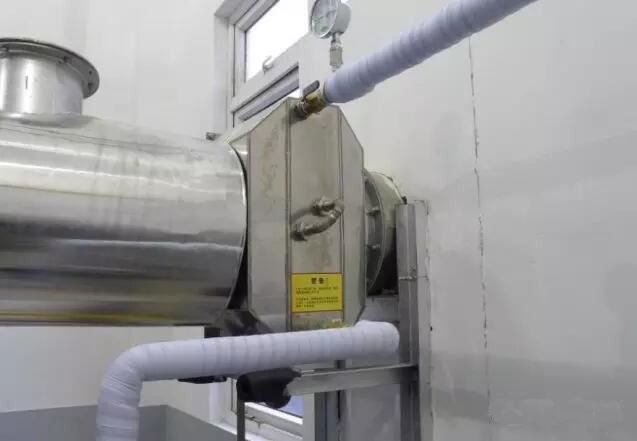

1. Irkupru tal-gass taċ-ċumnija fil-fergħa ta' Tianjin ta' kumpanija kimika ta' kuljum ta' fuq 500

Deskrizzjoni tal-Proġett:

B'żewġ bojlers ta' 8t/h (wieħed użat u standby wieħed), l-ekonomizer oriġinali ġie korruż u l-effiċjenza tal-iskambju tas-sħana kienet baxxa.

Qabel it-trasformazzjoni:

Gass tal-egżost tal-bojler 190°C (l-iżbokk oriġinali tal-ekonomizzatur 120°C)

Wara t-trasformazzjoni:

Gass tal-egżost tas-sistema tad-disinn<60℃ (actual="" operation="" exhaust="" smoke="" 47℃),="" and="" the="" water="" temperature="" is="" heated="" from="" 8℃="" to="">

2. Irkupru tal-gass taċ-ċumnija ta' kumpanija tal-għalf

Deskrizzjoni tal-Proġett:

1 t/h bojler 1 disinn ta' rkupru tal-gass mit-trofew, il-pressjoni operattiva tal-gass naturali hija 5~7barg

Qabel it-trasformazzjoni:

It-temperatura tal-gass tal-egżost tal-bojler hija ta' 230°C, l-ebda ekonomizzatur, u l-gass mit-tinda jintrema direttament fl-atmosfera minn ġoċ-ċumnija

Wara t-trasformazzjoni:

Uża l-gass mit-timmewħ biex isaħħnu l-provvista tal-ilma kiesaħ tat-tank tal-ilma, it-tisħin ċikliku, it-temperatura tal-gass tal-egżost 120°C, id-distrett tal-ilma 30°C u l-iżbokk tal-ilma 55°C

3. Proġett ta' riċiklaġġ tas-sħana tal-iskart tal-karta domestika

Deskrizzjoni tal-Proġett:

It-temperatura tal-arja umda mormija mit-tagħmir tal-produzzjoni hija ta' 320°C, ir-rata tal-fluss hija ta' 7.61m3/s, u l-kontenut tal-ilma tal-massa huwa ta' 30.5%

Qabel it-trasformazzjoni:

Il-proċess oriġinali jirkupra parti mis-sħana fl-arja sħuna tal-iskart, jiġifieri, l-arja sħuna u umda tiġi mitmugħa fl-arja mis-sistema primarja tat-tisħin tal-iskambjatur tas-sħana, u t-temperatura finali tar-rimi wara li tissaħħan l-arja fl-arja hija ta' 264°C.

Wara t-trasformazzjoni:

Ipproduċi 15barg fwar saturat 860kg/h, u żid it-temperatura tad-dħul tal-arja ta' kombustjoni b'10°C fuq il-bażi oriġinali, u t-temperatura finali tal-gass tal-egżost se tkun ta' 135°C-145°C.

Fil-qosor, jekk tibda tuża bojlers tal-gass naturali, jekk jogħġbok tinjorax l-opportunitajiet potenzjali li jiffrankaw l-enerġija madwarek. Jekk jogħġbok tħossok liberu li tikkuntattja l-inġinier tal-applikazzjoni tal-YUJI tiegħek għal aktar dettalji!
